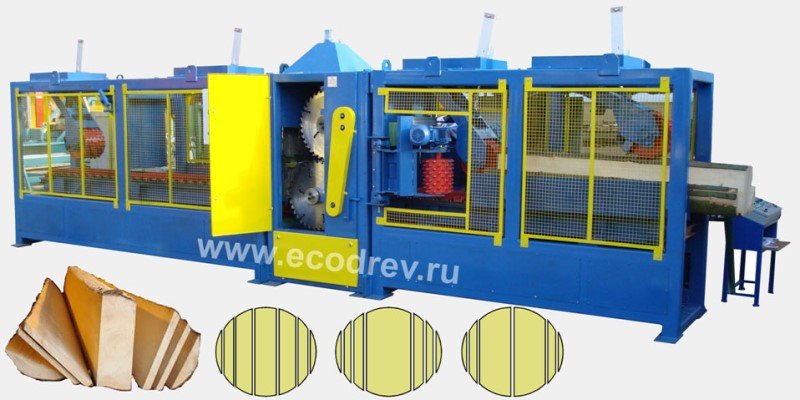

Станок брусовальный Arctant CLS-560D

Станок предназначен для использования в качестве головного в промышленных лесопильных линиях. Станок осуществляет продольную распиловку круглого леса хвойных и лиственных пород на необрезные пиломатериалы. Схемы раскроя – брусоразвальная, развальная.
Лесопильное оборудование «ЭКОДРЕВ-Машинери»



Технические характеристики
Диаметр распиливаемых бревен: минимальный (в вершине) / максимальный (в комле), мм.120 / 340
Длина распиливаемых бревен минимальная, м.3,5
Скорость подачи (плавная регулировка), м/мин.1-20*
Расчетная производительность по сырью ( в 8-ми часовую смену, при среднем диаметре сырья 30 см.), куб.м.80*
Количество пропилов максимальное, шт.8
Диаметр пил, мм.560
Мощность главного привода (2 двигателя): верхний вал / нижний вал, кВт.37,45 / 45,55
Мощность приводов подачи суммарная (6 приводов), кВт.9*
Частота вращения пильных валов, об/мин.1 475
Габаритные размеры (ДхШхВ), мм.7220 х 2830* х 2030
Масса станка, кг.6 200*

* при мощности главного привода – 37+45 кВт.



Конструктивные особенности

Оба вала могут перемещаться в вертикальном направлении, что позволяет использовать пилы разного диаметра, а также нивелировать эффект «порожка», неизбежный при двухвальном пилении. В отличие от других брусующих станков, направление резания – встречное на обоих валах, соответственно, затупление пил практически не зависит от загрязненности бревен и окорка не требуется.

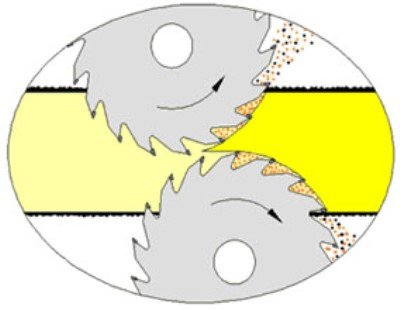

Двухвальная система. Нижний и верхний валы — встречного пиления. Нижняя и верхняя пилы режут от середины бревна наружу. Грязь из коры в пропил не попадает. Затупление пил практически не зависит от загрязненности сырья.

Лесопильное оборудование «ЭКОДРЕВ-Машинери»

Передача крутящего момента на пильные валы осуществляется карданными валами. Брусующие станки Arctant CLS-560D могут комплектоваться главным приводом мощностью 37+45, 45+55 КВт. Подающий механизм гусеничного типа оборудован двумя гусеницами, четырьмя горизонтальными и двумя вертикальными вальцами с пневмоприжимом.

Применение широкой гусеницы с «лотковыми» траверсами позволяет надежно фиксировать бревно в процессе пиления и обеспечивает прямолинейность подачи в любых условиях. Такой механизм подачи обладает уникальной для брусующих станков проходного типа устойчивостью к низкокачественному сырью (высокая кривизна, сложная кривизна, необрубленные сучья и т.д.) и позволяет перерабатывать такое сырье без нарушений геометрии распила и порчи режущего инструмента.
