Комплект оборудования для производства древесной муки мощностью 0,5 т/час «Мини»

« назад

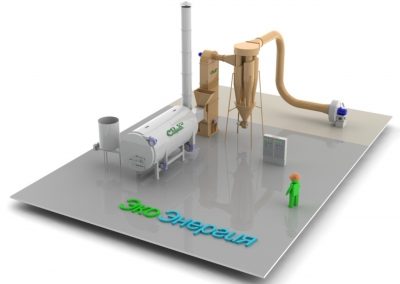

eq-wood-flour-mini-01 eq-wood-flour-mini-02Комплект оборудования для производства древесной муки мощностью 0,5 т/час от влажных измельченных древесных отходов: опилок, стружек и щепы. Мощность указана при начальной относительной влажности древесных отходов 50% и конечной — 5%. Конечная влажность и степень измельчения устанавливается оператором с пульта управления Агрегата АС в режиме реального времени.

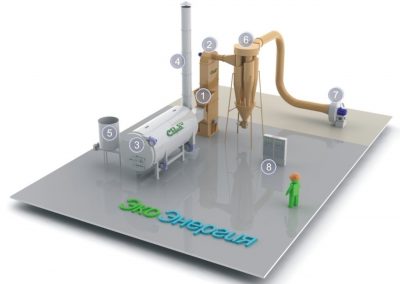

Это минимальная комплектация, рассчитанная на потребителей, имеющих часть необходимого оборудования. Сырьё поступает с существующего оборудования (не показано) в самотёк (1) и попадает в загрузочную секцию Агрегата Сушки-измельчения (2). Сюда же подаются продукты горения из теплогенератора (3) и засасывается холодный атмосферный воздух через аварийно-растопочную трубу (4) (в данную комплектацию не входит). Первоначально смешиваются продукты горения и холодный воздух, пропорция смешивания регулируется автоматически, что обеспечивает поддержание заданной температуры теплоносителя. Затем теплоноситель смешивается с влажным сырьем и засасывается в Агрегат Сушки-измельчения (2). В нем сырье измельчается и затем высушивается, поднимаясь в потоке теплоносителя к динамическому классификатору, находящемуся в головной секции Агрегата Сушки-измельчения. Динамический классификатор, частота которого задаётся с пульта управления (8), пропускает мелкое и сухое сырье, а крупные и влажные частицы сырья возвращает к ротору Агрегата, этот процесс повторяется до получения необходимой влажности и степени измельчения сырья. Измельчённое и высушенное сырьё (мука) засасывается в осадочный циклон (6) за счет разряжения, создаваемого дымососом (7). В циклоне мука осаждается за счет центробежной силы и двигается вниз, а отработанный теплоноситель выбрасывается в дымовую трубу (не показана, в данную комплектацию не входит). Из циклона мука через шлюзовой затвор отводится существующим транспортером (не показан, в комплектацию не входит) на дальнейшую переработку, например – на производство древесно-полимерных композитов.

Скачать чертеж габаритных размеров Комплекта оборудования для производства древесной муки мощностью 0,5 т/час «Мини».



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты, м (ДxШxВ) 19,00×14,00×8,70
Габариты помещения, м (ДxШxВ) 15,00×14,00×6,00
Присоединённая электрическая мощность, кВт 145
Масса, кг 17 380
