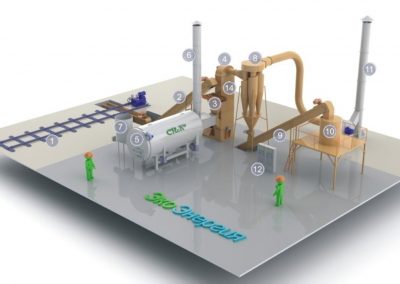

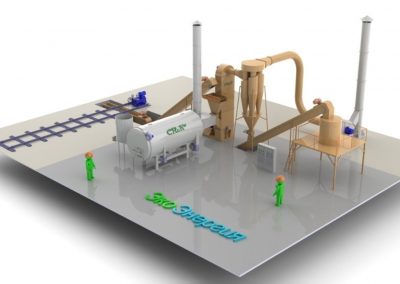

Сырьё подвозится автотранспортом (либо погрузчиком) и ссыпается на механизированный склад «подвижный пол» (1). Стокеры подвижного пола имеют гидравлический привод и под его действием совершают возвратно-поступательные движения. Лопатки («крылья») стокеров имеют клиновидную форму, поэтому при движении стокеров сырье с регулируемой скоростью подачи направляется к цепному (скребковому) транспортеру (2), далее сырье подается на дисковый сепаратор (3). На нем от сырья отделяется камни, коренья и т.п. примеси, которые попадают в переносной контейнер (на схеме не показан), а сырьё через самотёк попадает в загрузочную секцию Агрегата Сушки-измельчения (4). Сюда же подаются продукты горения из теплогенератора (5) и засасывается холодный атмосферный воздух через аварийно-растопочную трубу (6) (в данную комплектацию не входит). Первоначально смешиваются продукты горения и холодный воздух, пропорция смешивания регулируется автоматически, что обеспечивает поддержание заданной температуры теплоносителя. Затем теплоноситель смешивается с влажным сырьем и засасывается в Агрегат Сушки-измельчения (4). В нем сырье измельчается и затем высушивается, поднимаясь в потоке теплоносителя к динамическому классификатору, находящемуся в головной секции Агрегата Сушки-измельчения. Динамический классификатор, частота которого задаётся с пульта управления (12), пропускает мелкое и сухое сырье, а крупные и влажные частицы сырья возвращает к ротору Агрегата, этот процесс повторяется до получения необходимой влажности и степени измельчения сырья (подробнее). Измельчённое и высушенное сырьё (с этого момента его принято называть мукой) засасывается в осадочный циклон (7) за счет разряжения, создаваемого дымососом (8). В циклоне мука осаждается за счет центробежной силы и двигается вниз, а отработанный теплоноситель выбрасывается в дымовую трубу (11) (в данную комплектацию не входит). Из циклона мука через шлюзовой затвор подаётся в шнековый или цепной транспортер (9), далее поступает в бункер (10), из которого поступает на дальнейшую переработку, например – на производство древесно-полимерных композитов.
Скачать чертеж габаритных размеров:
Технические характеристики
| Габариты, м (ДxШxВ) | 26,00×20,50×8,70 |
| Габариты помещения, м (ДxШxВ) | 18,00×15,00×5,90 |
| Присоединённая электрическая мощность, кВт | 190 |
| Масса, кг | 25 525 |
