Мобильный брикетный завод 0,3 т/час с прессом Di PiU

« назад

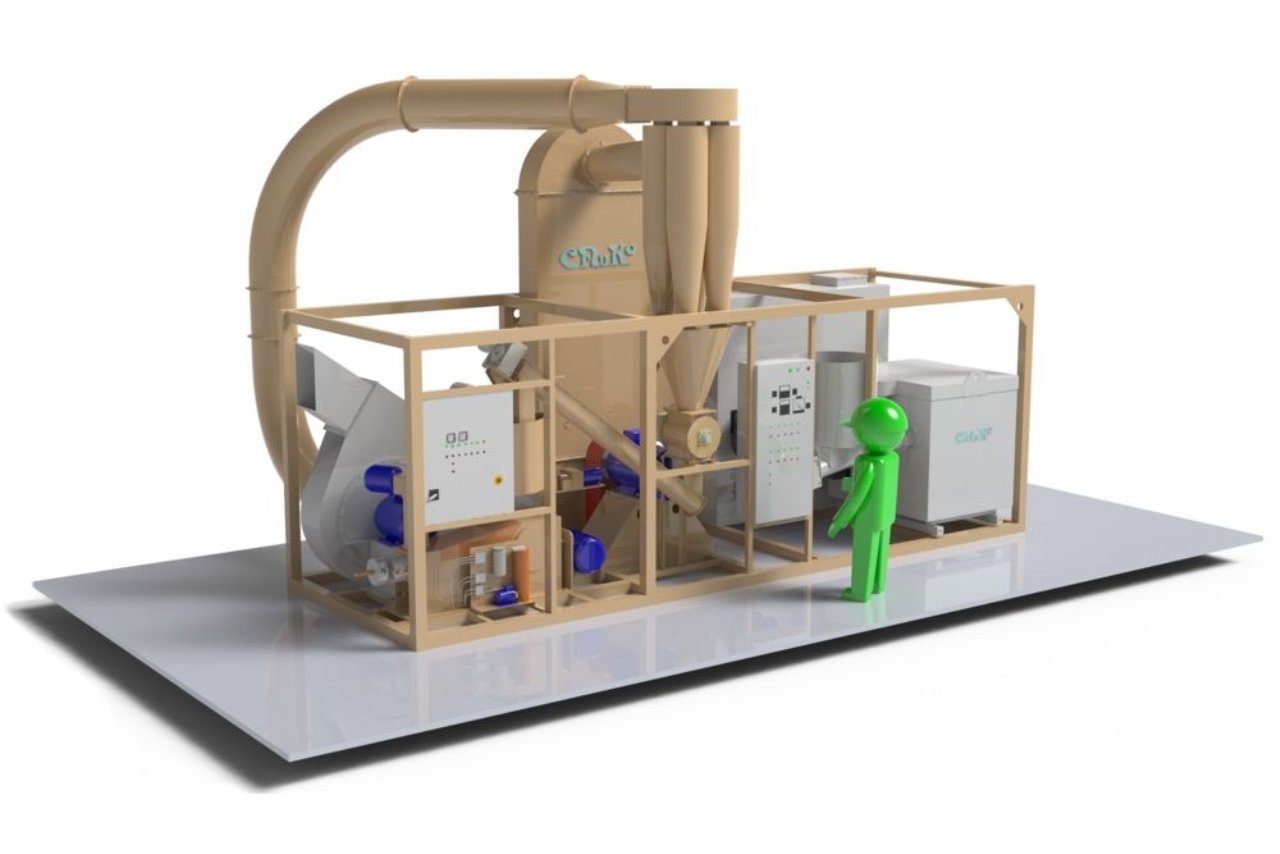

eq-mobile-di-piu-01Мобильный Комплекс КПГБ-С-300ТТ предназначен для приемки, дозированной подачи, сушки, измельчения и брикетирования продуктов растительного происхождения (биомассы), таких как: древесные отходы (опилки, стружки, щепа), сельскохозяйственные отходы (солома, лузга, кочерыжки, помёт, навоз), торф, сапропель, лигнин и т.п. (в исходном сырье не допускается наличие посторонних предметов, частицы сырья длиной до 30 мм должны составлять не менее 80% всей массы, длиной от 100 до 110 мм не более 2%, толщина частиц не более 6 мм.).

Базовая комплектация:

  • Агрегат сушки – измельчения АС-4-500 (с циклоном)
  • Теплогенератор твердотопливный с системой автоматической подачи сыпучего топлива
  • Смеситель-искрогаситель теплогенератора
  • Бункер пресса с ворошителем
  • Пресс брикетный ударно-механический
  • Шкаф управления
  • Рама контейнерного типа (каркасная)

Опции:

  • Компьютерное управление
  • Транспортер сырья
  • Борта и крыша для рамы или закрытый контейнер
  • Система автоматического питания бункера топлива теплогенератора

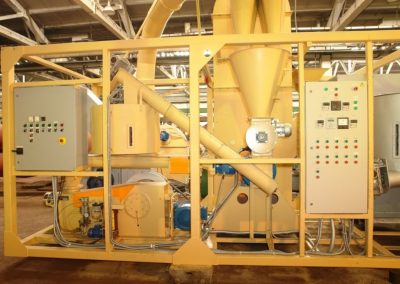

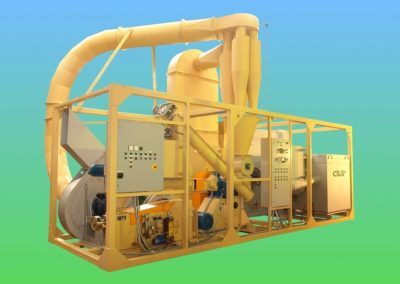

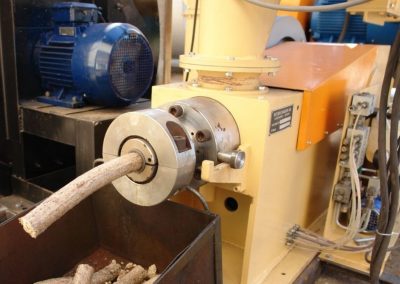

eq-mobile-di-piu-02 eq-mobile-di-piu-03 eq-mobile-di-piu-04 eq-mobile-di-piu-05

Сырье подается ленточным или цепным транспортером непосредственно в загрузочную горловину Агрегата сушки-измельчения АС-4-500, сюда же подается сушильный агент из смесителя теплогенератора и засасывается холодный атмосферный воздух. Первоначально смешиваются сушильный агент и холодный воздух, пропорцию смешивания можно регулировать, что обеспечивает поддержание заданной температуры теплоносителя. Затем сушильный агент смешивается с влажным сырьем и засасывается в АС. В установке АС биомасса подвергается измельчению и сушке. Под действием разряжения, создаваемого дымососом, сухая биомасса и влажный теплоноситель поступают в циклон. В циклоне сырье осаждается за счет центробежной силы и двигается вниз, а отработанный теплоноситель выбрасывается в атмосферу. Из циклона сырье шлюзовым затвором подаётся в транспортер (в комплектации с горизонтальным циклоном шлюзовой затвор отсутствует), затем в бункер пресса. В прессе сухая измельченная биомасса превращается в непрерывный брикет. Далее брикет направляется в рельсовый охладитель (в комплектацию не входит) и на упаковку.

Скачать чертеж габаритных размеров: Мобильный брикетный завод 0,3 т/час с ударно-механическим прессом Bogma.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты, м (ДxШxВ) 7,30×2,40×2,50
Присоединённая электрическая мощность, кВт 114
Масса, кг 14 000
