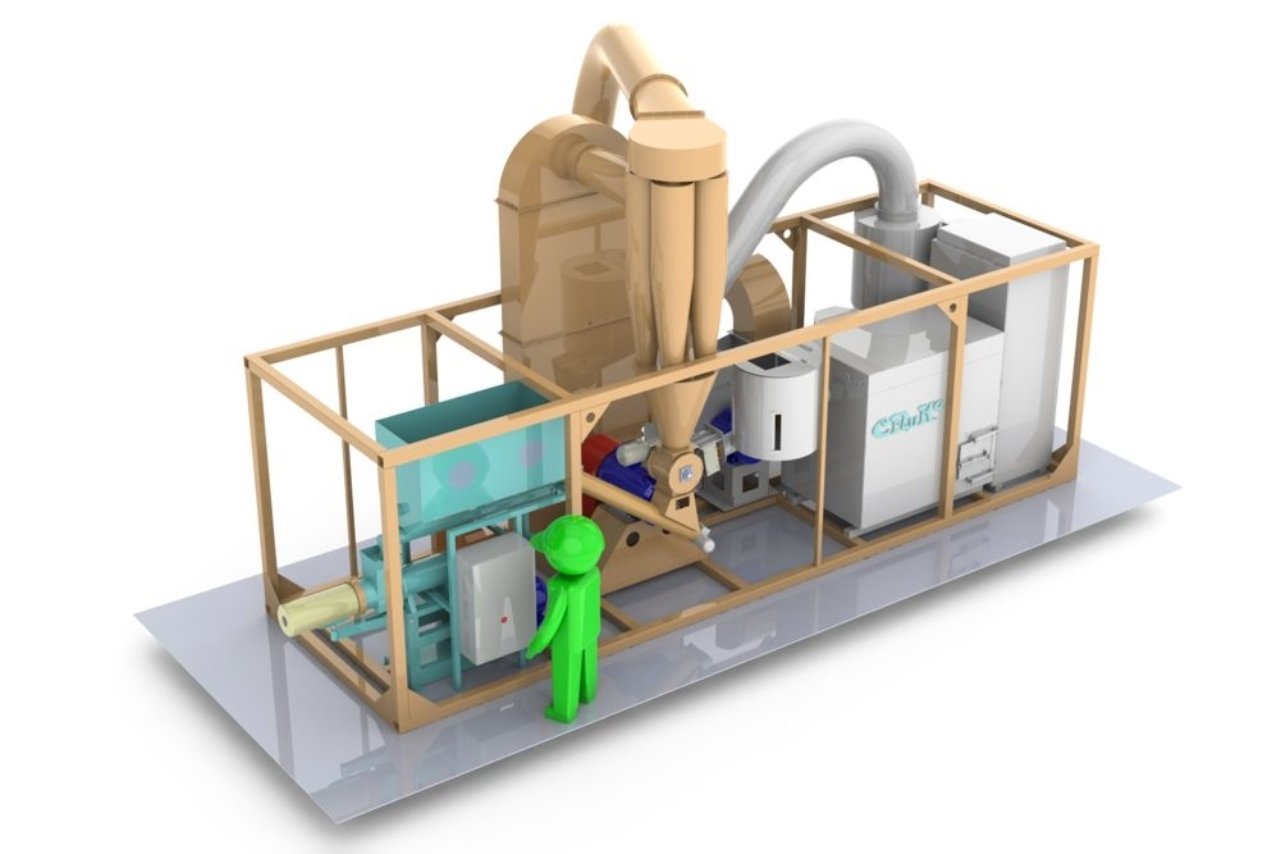

Мобильный брикетный завод 0,4 т/час с шнековым прессом Bronto

« назад

eq-mobile-bronto-01Мобильный Комплекс КПГБ-С-400ТТ предназначен для приемки, дозированной подачи, сушки, измельчения и брикетирования продуктов растительного происхождения (биомассы), таких как: древесные отходы (опилки, стружки, щепа), сельскохозяйственные отходы (солома, лузга, кочерыжки, помёт, навоз), торф, сапропель, лигнин и т.п. (в исходном сырье не допускается наличие посторонних предметов, частицы сырья длиной до 30 мм должны составлять не менее 80% всей массы, длиной от 100 до 110 мм не более 2%, толщина частиц не более 6 мм.).

Базовая комплектация:

  • Агрегат сушки – измельчения АС-4-500 (с циклоном)
  • Теплогенератор твердотопливный пиролизного типа («Дракон») с системой автоматической подачи сыпучего топлива
  • Смеситель-искрогаситель теплогенератора
  • Бункер брикетного пресса с ворошителем
  • Брикетный пресс с дозатором
  • Шкаф управления
  • Рама контейнерного типа (каркасная)

Опции:

  • Транспортер сырья
  • Линия охлаждения брикетов
  • Борта и крыша для рамы или закрытый контейнер
  • Резчик (пила) или ломщик брикетов
  • Система автоматического питания бункера топлива теплогенератора

Сырье подается ленточным или цепным транспортером непосредственно в загрузочную горловину Агрегата сушки-измельчения АС-4-500, сюда же подается сушильный агент из смесителя теплогенератора и засасывается холодный атмосферный воздух. Первоначально смешиваются сушильный агент и холодный воздух, пропорцию смешивания можно регулировать, что обеспечивает поддержание заданной температуры теплоносителя. Затем сушильный агент смешивается с влажным сырьем и засасывается в АС. В установке АС биомасса подвергается измельчению и сушке. Под действием разряжения, создаваемого дымососом, сухая биомасса и влажный теплоноситель поступают в циклон. В циклоне сырье осаждается за счет центробежной силы и двигается вниз, а отработанный теплоноситель выбрасывается в атмосферу. Из циклона сырье шлюзовым затвором подаётся на транспортер (в комплектации с горизонтальным циклоном шлюзовой затвор отсутствует), затем в бункер брикетного пресса. Далее сырье транспортируется в дозатор, затем в пресс. В прессе формируются брикеты. Брикеты, выходящие из пресса, имеют высокую температуру и непрочны, поэтому они направляются в тоннельный охладитель (в комплектацию не входит). В процессе охлаждения влажность брикетов уменьшается за счет испарения влаги, и в них происходит физико-химические изменения. В результате они приобретают необходимую твердость и температуру. Из охладителя готовые брикеты поступают на участок упаковки и склад готовой продукции.

Данное изделие награждено дипломами Конкурса «100 лучших товаров России» в 2012 году.

Скачать чертеж габаритных размеров: Мобильный брикетный завод 0,4 т/час с шнековым прессом Bronto.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты, м (ДxШxВ) 7,30×2,40×2,50
Присоединённая электрическая мощность, кВт 120
Масса, кг 12 000
