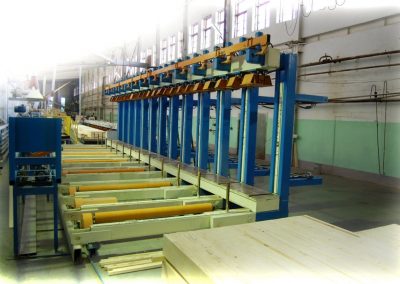

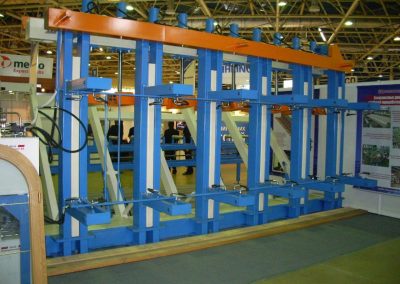

Пресс вертикальный с механизмом загрузки-выгрузки

Пресс имеет раскрывающуюся загрузочную площадку, на которую поступают заготовки с клеем с подающего транспортера. Когда загрузочная площадка вместе с заготовками поднимается вертикально, то происходит ее автоматическая фиксация замком оригинальной конструкции, причем загрузочная площадка при этом становится базовой поверхностью для выравнивания штабелей по ширине.

Процесс выравнивания производится мощными гидроцилиндрами с тыльной стороны пресса. Основное давление прессования осуществляется сверху.

При осуществлении прессования, цилиндры должны прикладывать силу строго по продольной оси штабеля, независимо от его ширины. В данном прессе все цилиндры смонтированы на подвижной траверсе, которая перемещается относительно оси пресса влево или вправо с помощью электропривода.

После прессования раскрывающаяся загрузочная площадка переводиться в строго горизонтальное положение, в результате чего пакеты заготовок устанавливаются на расположенные под ней роликовые опоры, по которым выкатываются из прессового пространства на приемный транспортер.

Пресс вертикальный Пресс вертикальный Пресс вертикальный Пресс вертикальный Пресс вертикальный



Технические характеристики

Модель DMP-300 DMP-500
Рабочая длина, ми 6000…24000
Рабочая высота, мм 1400 1600
Рабочая ширина, мм 300 500
Габаритные размеры (ДхШхВ), мм 6000…24000 х  1600 х 2400 6000…24000 х 1600 х 3200
Установленная мощность, кВт 3,5 5,5
