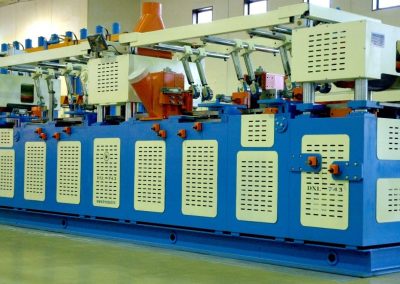

Станки DXL предназначены для профильной и плоскостной обработки заготовок с 4-х сторон за один проход с целью получения изделий высокого качества с точными геометрическими размерами (профилированного бруса, прямолинейной несущей балки, погонажа и т.д.).

Конструктивные особенности:

  • Станок особо тяжелого класса, способен работать в круглосуточном режиме
  • Максимальное сечение обрабатываемой заготовки 300 мм х 400 мм (Возможно строгание оцилиндрованного бревна)

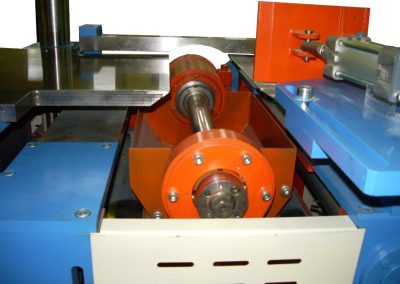

  • Отличное качество обработки заготовок, благодаря прецизионным шпинделям высокой мощности производства Швеции (диаметр шпинделя — 60 мм, радиальное биение — не выше 0,003 мм)

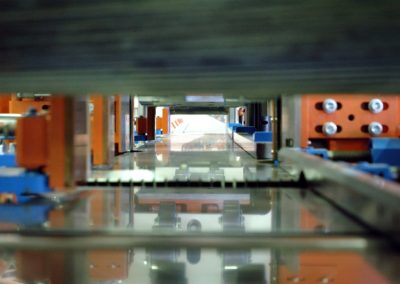

  • Износостойкий хромированный рабочий стол из высокопрочной стали
  • Жесткая упрочненная станина, прошедшая специальную обработку, обеспечивает стабильность настроек и отсутствие вибрации

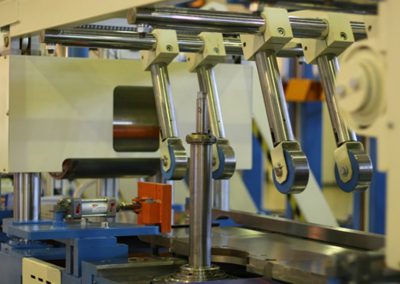

  • Гидравлическая система подачи заготовок с гидромоторами Danfoss обеспечивает плавную регулировку подачи в зависимости от модели от 5 до 200 м/мин
  • Диаметр обрабатывающего инструмента до 300 мм

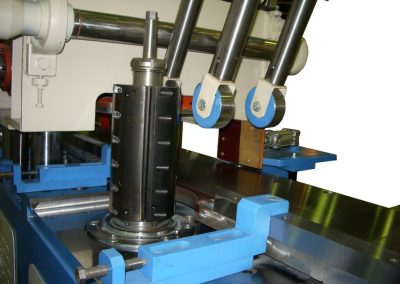

  • Компоновка горизонтальных и вертикальных шпинделей по желанию Заказчика

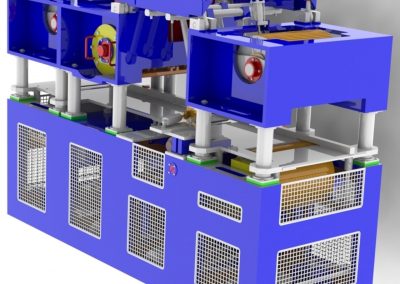

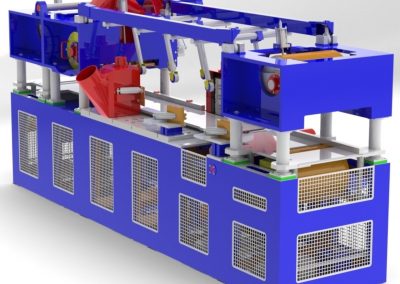

  • Уникальная запатентованная система блочного построения узлов станка
  • Количество шпинделей — до 9 в стандартном исполнении, свыше — по спец.заказу
  • Работает в автоматических линиях с синхронизацией скорости подачи

Четырехсторонние станки Четырехсторонние станки Четырехсторонние станки Четырехсторонние станки Четырехсторонние станки



Технические характеристики

Модель DXL-243L DXL-243 DXL-443L DXL-443 DXL-643 DXL-743
Количество шпинделей 2 2 4 4 6 7
Максимальная ширина строгания, мм 400 400 400 400 400 400
Максимальная высота строгания, мм 300 300 300 300 300 300
Диаметр шпинделей, мм 50 60 50 60 60 60
Диаметр инструмента, мм 160…260 160…300 160…260 160…300 160…300 160…300
Частота вращения шпинделей, об/мин 5000 4500, 6000 5000 4500, 6000 4500, 6000 4500, 6000

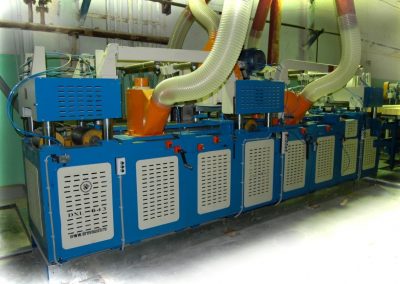

Диаметр патрубков системы аспирации, мм 200 200 200 200 200 200
Требуемый объем воздуха для аспирации, Куб.м./ч 7000 7000 14000 14000 21000 24500
Скорость потока воздуха в системе аспирации, м/с 25 25 25 25 25 25
Габаритные размеры (ДхШхВ), м 2,4х1,85х2,3 2,4х1,85х2,3 2,8х1,85х2,3 2,8х1,85х2,3 6,3х1,85х2,3 7,0х1,85х2,3
Масса, кг 6800 9200 7200 10200 15300 17000
Мощность каждого шпинделя 18…22 18…55 18…22 18…55 18…55 18…55
Скорость подачи, м/мин 90 5…60 (30…200) 5…60 (30…200) 5…60 (30…200) 5…60 (30…200) 5…60 (30…200)
Привод подачи Электромех. Гидравл. Электромех Гидравл. Гидравл. Гидравл.
Четырехсторонние станки

DXL-243

Четырехсторонние станки

DXL-443

Четырехсторонние станки

DXL-643
