Силовое прессовое поле

« назад

Силовое прессовое полеПредназначено для склейки прямых или криволинейных несущих балок перекрытий с максимальным сечением 240 х 2000 мм. Длина 6 м и более.

Состав:

  • механическое поле для прессования заготовок
  • гидравлический портал (опция)

В поле прессования вручную формируются пакеты заготовок, которые затем закрепляются посредством гидравлического зажимного устройства, прижимных упоров и тяговых шин, а затем запрессовываются.

Выравнивание набранных пакетов производится при помощи массивного прижимного портала (опционно), перемещаемого по рельсам, с приводным краном. Включается гидравлическая система, которая выравнивает помещенные в поле пресса пакеты таким образом, чтобы процесс дальнейшего строгания был максимально облегчён, и было как можно меньше отходов. Для выравнивания заготовок используется специальный нажимной штамп.

Портал также может использоваться как грузоподъемный механизм для перемещения готовых пакетов заготовок из пространства прессового поля.

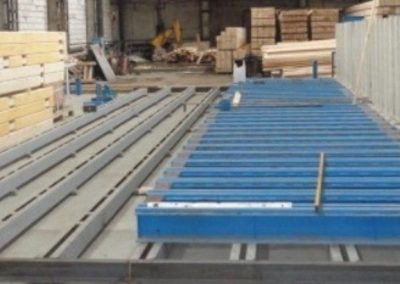

Силовое прессовое поле Силовое прессовое поле



Технические характеристики

Длина, мм от 6000 (по заказу)
Ширина, мм 4800
Высота, мм 2000
Рабочая ширина, мм 2000
Рабочая высота, мм 6 х 240
Шаг опорных стоек, мм 300
Усилие запрессовки (гидравлический зажим), т. 16
Портал для выравнивания слоев
Ширина колеи портала, мм 8000
Высота портала, мм 4400
Усилие прижима портала, т. 5
Установленная мощность, кВт 5,5
