Линия изготовления клееных деревянных конструкций (стеновой брус прямолинейная балка). Производительность 6000 куб.м в год.

« назад

ОПИСАНИЕ ЛИНИИ.

Линия клееного конструкционного бруса производительностью 6000 куб.м. готовой продукции в год (при односменной работе). Линия является бюджетным вариантом высокопроизводительных линий производства КДК (клееных деревянных конструкций), предлагаемых нашей компанией.

Линия является полностью механизированной. В комплект включены новейшие запатентованные технологические единицы оборудования: четырехсторонний строгальный станок, вертикальный пресс с механизмом загрузки и т.д.

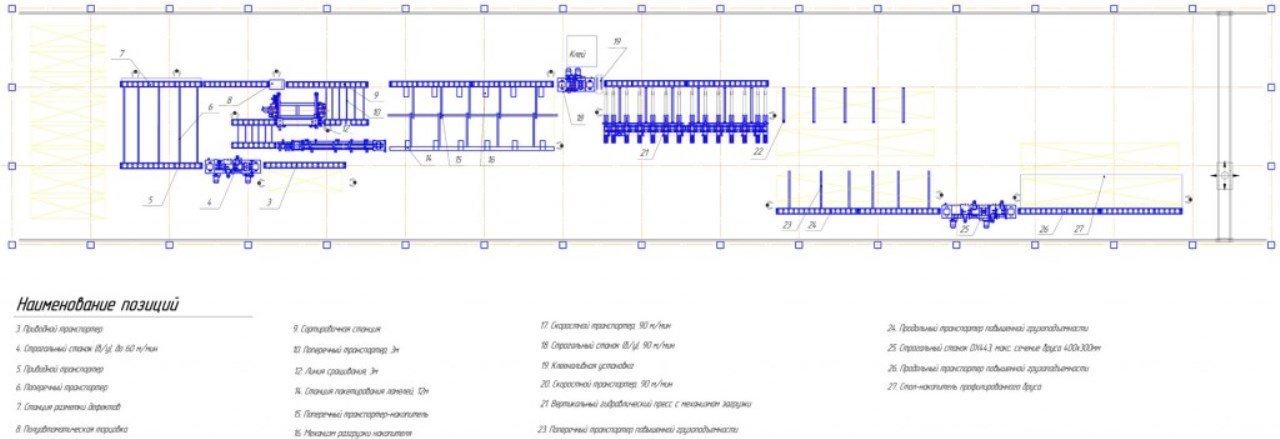

СХЕМА ЛИНИИ.

ai-glued-01



СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ.

№ поз. Наименование
3 Неприводной транспортер
длина — 6500 мм
ширина — 500 мм
высота — 800 мм
диаметр роликов — 60…89 мм
дистанция между роликами — 600 мм
4 Строгальный станок (импортный б/у после капремонта).
Предназначен для чернового строгания заготовок перед линиями сращивания или калибровки заготовок после линии сращивания.
5 Приводной транспортер
длина — 6500 мм
ширина — 500 мм
высота — 800 мм
диаметр роликов — 60…89 мм
дистанция между роликами — 500 мм
скорость подачи — 30…120 м/мин
установленная мощность — 0,37…1,1 кВт
6 Поперечный транспортер
длина — 6500 мм
ширина — 6000 мм
высота — 800 мм
шаг цепи — 19,05 мм
количество транспортирующих секций — 5
скорость подачи — 0…40 м/мин
установленная мощность — 0,75 кВт
7 Рольганг разметки дефектов, имеет разметочный стол, пневмосбрасыватель и подающий транспортер
длина — 6500 мм
ширина — 500 мм
высота — 800 мм
диаметр роликов — 60…89 мм
дистанция между роликами — 500 мм
скорость подачи — 30…120 м/мин
Давление в пневмосистеме — 6 бар
установленная мощность — 0,37…1,1 кВт
8 Полуавтоматическая торцовка
9 Приводной транспортер
10 Поперечный транспортер
длина — 2500 мм
ширина — 3000 мм
высота — 800 мм
шаг цепи — 19,05 мм
количество транспортирующих секций — 5
скорость подачи — 0…40 м/мин
установленная мощность — 0,75 кВт
12 Линия сращивания ламелей
Состав линии:
Рольганг для ручного формирования пачки
длина — 3000 мм
ширина — 550 мм
ширина пачки ламелей — 500 мм
высота — 800 мм
Двусторонний полуавтоматический шипорезный станок
Max. размер зашипованного пиломатериала 100×250×3000 мм
ширина шипорезной каретки 500 мм
Скорость подачи шипорезной каретки до 10 м/мин
Привод подачи шипорезной каретки — электромеханический
Кол-во фрезерных шпинделей – 2 шт
Мощность каждого шпинделя — 22 кВт
Частота вращения шпинделя 5000 об/мин
Диаметр шпинделя 50 мм
Рабочая высота шпинделя 250 мм
2 торцовочных пильных узла
Мощность торцовочных пильных узлов=5,5 кВт
Мощность привода гидростанции=4,5 кВт
2 клеенаносящих устройства
Рабочая высота клеенамазки пиломатериала 250 мм
Мощность клеенаносящего устройства=0,35 кВт
Диаметр патрубка системы аспирации фрезерного шпинделя — 200 мм
Объем воздуха при аспирации фрезерного шпинделя — 2000 куб/ч
Скорость потока воздуха при аспирации фрезерного шпинделя — 25 м/с
Диаметр патрубка системы аспирации торцовочного устройства — 120 мм
Объем воздуха при аспирации торцовочного устройства — 1200 куб/ч
Скорость потока воздуха при аспирации торцовочного устройства — 25 м/с
Рольганг для ручного разобщения пачки с поперечным транспортером
длина — 2500 мм
ширина — 3000 мм
высота — 800 мм
шаг цепи — 19,05 мм
количество транспортирующих секций — 5
скорость подачи — 0…40 м/мин
установленная мощность — 0,75 кВт
Устройство предварительной сборки шипового соединения, состоит из двух пар гидромоторов, имеющих разные угловые скорости
Пресс для сращивания по длине со встроенной торцовкой
длина — 8000 мм
ширина — 900 мм
высота — 1600 мм
скорость работы — 5…10 тактов/мин
Установленная мощность — 7,5 кВт
Рабочее давление гидравлики — 200 бар
Рабочее давление пневматики — 6 бар
Усилие прессования — до 25 тонн
14 Линия пакетирования ламелей, предназначена для пакетирования ламелей после линии сращивания и укладки штабелей на поперечный накопитель ламелей
длина — 12000 мм
ширина — 650 мм
высота — 1000 мм
высота на входе — 800 мм
ширина принимаемой ламели до — 300 мм
высота формируемого штабеля — 500 мм
15 Буферный склад для выдержки ламелей
длина — 12000 мм
ширина — 6000 мм
высота — 350 мм
кол-во рабочих зон — 1
шаг цепи — 25.4 мм
скорость подачи — 3 м/мин
установленная мощность — 4.5 кВт
16 Механизмом разгрузки буферного склада, привод подъема и опускания электромеханический
17 Скоростной транспортер, служит для скоростной подачи ламелей в строгальный станок перед нанесением клея или для приема ламелей после нанесения клея и их подачи в пресс
длина — 12000 мм
ширина — 500 мм
высота — 1500 мм
высота на входе — 1400 мм
диаметр роликов — 60 мм
шаг роликов — 600 мм
длина роликов — 400 мм
скорость подачи — до 120 м/мин
установленная мощность — 1.5 кВт
18 Строгальный станок (импортный б/у после капремонта), Двухшпиндельный станок для плоскостной обработки заготовок с двух сторон.
Предназначен для чернового строгания заготовок перед линиями сращивания или калибровки заготовок после линии сращивания.
Скорость подачи — 90 м/мин
19 Клееналивная установка (устанавливается поставщиком клея)
20 Приемный транспортер, служит для приема ламелей после нанесения клея и их подачи в пресс. Имеет пневматические сбрасыватели в обе стороны и откидные направляющие для подачи ламелей в пресс.
длина — 12000 мм
ширина — 500 мм
высота — 1500 мм
высота на входе — 1400 мм
диаметр роликов — 60 мм
шаг роликов — 600 мм
длина роликов — 400 мм
скорость подачи — до 250 м/мин
установленная мощность — 1.5 кВт
21 Вертикальный пресс для склейки бруса с механизмом загрузки и выгрузки
длина -12500 мм
ширина — 1600 мм
высота — 2600 мм
рабочая длина — 5000…12000 мм
рабочая ширина — до 300 мм
рабочая высота — 1400 мм
установленная мощность — 15 кВт
22 Неприводные ролики для транспортировки пачки бруса
23 Роликовые шины для клееного бруса
длина — 1600 мм
ширина — 12500 мм
высота — 800 мм
количество транспортирующих секций — 11
24 Неприводной транспортер для клееного бруса повышенной грузоподъемности
длина — 12000 мм
ширина — 500 мм
высота — 800 мм
диаметр роликов — 80 мм
дистанция между роликами — 600 мм
25 Строгальный станок DX-443, Четырехшпиндельный станок для плоскостной обработки заготовок с четырех сторон.
Предназначен для чернового строгания заготовок перед линиями сращивания или калибровки заготовок после линии сращивания.
Максимальная ширина строгания — 400 мм
Максимальная высота строгания — 300 мм
Диаметр шпинделей — 50 мм
Диаметр патрубка системы аспирации — 200 мм
Требуемый объем воздуха для аспирации (каждый шпиндель) — 3500 Куб/ч
Скорость потока воздуха в системе аспирации — 25 м/с
Частота вращения шпинделей — 5000 об/мин
Скорость подачи материала — 5…50 м/мин
Диаметр инструмента — 160…260 мм
Длина станка — 2800 мм
Ширина станка — 1850 мм
Высота — 2300 мм
Масса — 7200 кг
Мощность шпинделя — 15…30 кВт
26 Неприводной транспортер для клееного бруса повышенной грузоподъемности
длина — 12000 мм
ширина — 500 мм
высота — 800 мм
диаметр роликов — 80 мм
дистанция между роликами — 500 мм
27 Стол-накопитель профилированного бруса
длина — 2500 мм
ширина — 12500 мм
высота — 800 мм

Производство клееных деревянных конструкций (шипорезный станок):

Производство клееных деревянных конструкций (линия сращивания):

Производство клееных деревянных конструкций (калибровка ламелей, прессование):

Производство клееных деревянных конструкций (буферный склад, пресс для сращивания):

Производство клееных деревянных конструкций (строгание на станке DXL 643):
